NV/ NV-1020发布时间：2024-05-09 11:31:21 点击：
-

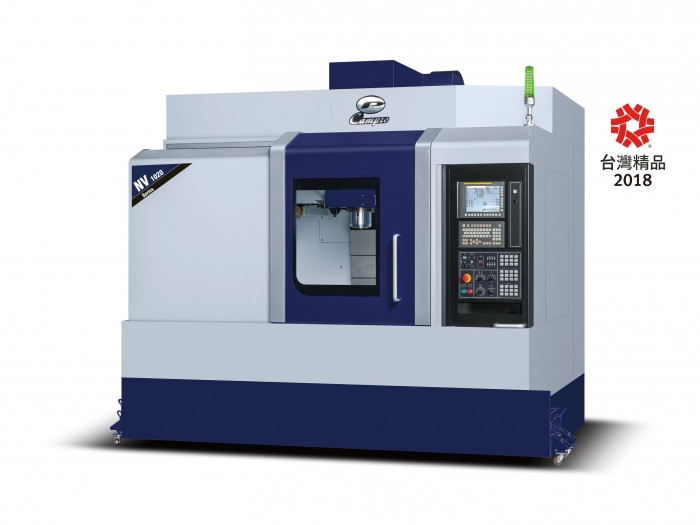

NV/ NV-1020
全新NV系列機械，提供更多的Y向加工空間，滿足不同加工配置需求。 -
結構設計導入程式元素分析與先進3D結構摸擬。
-
配置三軸滾柱線軌，強化承載力與剛性。
-
Z軸配置伺服剎車馬達無配重設計，提供3D加工最佳表面精度。
-
三軸採用C3級雙螺帽滾珠螺桿預壓及預拉消除傳動背隙；兩端軸承配置前3後3確保最佳支撐剛性。
-
導入定量強制潤滑設計， 提供在快速位移時能透過替換物料載入冷卻功能， 大幅降低軸向移動的熱變形誤差。
-
肩坐式刀庫介面設計，降低立柱側向受力提高機械加工精度。
-
可提供更大4/5軸盤面配置，讓加工更多元化。
-
本機榮獲2018台灣精品獎。
內容 單位 NV-1020 行程 X軸行程 mm 1,020 Y軸行程 mm 610 Z軸行程 mm 610 主軸鼻端到工作台面距離 mm 85 ~ 695 主軸中心到立柱軌道面距離 mm 688 工作台 工作台尺寸 mm 1,120 x 610 工作台最大荷重 kg 800 主軸 主軸馬達 kw 11 / 15 kW 主軸轉速 rpm 10,000 主軸孔錐度 type 7/24 taper No.40 自動換刀系統 刀庫容量 - 24 最大刀具重量 kg 7 最大刀具長度 mm 250 最大刀具直徑 mm Ø80 刀具直徑(無相鄰刀) mm Ø150 換刀速度(刀對刀) sec. 2.5 換刀速度(點對點) sec. 7 進給速度 快速進給(X/Y/Z) m/min 48 / 48 / 32 其他規格 佔地面積(寬x深) mm 3,330 x 2,350 機台重量 kg 7,100 最大機台高度 mm 2,770 電力容量 KVA 25 氣壓源 kg/cm2 6~8
-
